海灣GST-LD-8318型緊急啟/停按鈕接線安裝技術

7.1 海灣GST-LD-8318型緊急啟/停按鈕特點

海灣GST-LD-8318 緊急啟/停按鈕，用于控制氣體滅火系統的啟動及停動。通常安裝在現場，當被保

護的區域內發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器（以下簡稱控制器）發出氣

體噴灑請求信號。氣體滅火控制器發出氣體噴灑命令，經延時，啟動氣體噴灑電磁閥。在延時期間，

若現場人員確認無火災發生，可立即按下“停止”按鍵，終止啟動。

按鈕為編碼方式，啟動和停動共占一個編碼點；按鈕可提供輸出無源常開觸點信號，可直接控

制聲光警報器等設備。

7.2 海灣GST-LD-8318型緊急啟/停按鈕主要技術指標

（1）工作電壓：總線 24V，允許范圍：16V～28V

（2）監視電流：≤0.8mA，報警電流≤10mA

（3）編碼方式：電子編碼方式，編碼范圍可在 21～30 之間任意設定

（4）常開輸出觸點：額定值 DC60V、0.1A，接觸電阻≤100m?

（5）啟動方式：擊碎玻璃罩后，按下“按下噴灑”按鍵

（6）啟動零件類型：重復使用型

（7）“按下噴灑”按鍵復位方式：用專用鑰匙復位

（8）指示燈：

“按下噴灑”按鍵：紅色，按下時常亮

“停止”按鍵：綠色，按下時常亮

（9）線 制：與氣體滅火控制器采用無極性兩線制連接

（10）外殼防護等級：IP33

（11）使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

（12） 外形尺寸：112（長）mm?133（高）mm?65mm（厚）

7.3 海灣GST-LD-8318型緊急啟/停按鈕結構特征、安裝與布線

按鈕的外形示意圖如圖 5-26 所示。

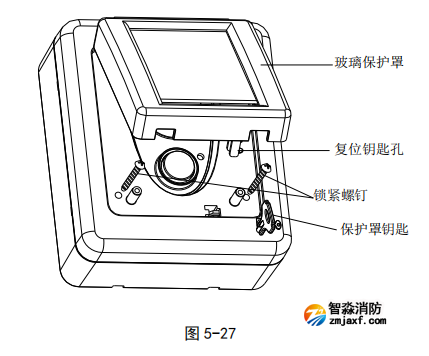

按鈕底殼與上蓋之間采用插接方式，通過兩個螺釘鎖緊（如圖 5-27 所示），底殼底部有安裝孔，

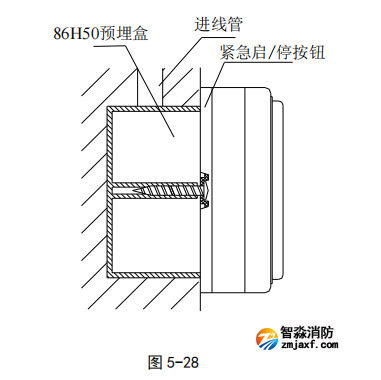

安裝時將底殼安裝在 86H50 型預埋盒上，安裝方式如圖 5-28，安裝孔距如圖 5-29 所示。

端子示意圖如圖 5-29 所示。

Z1、Z2：無極性信號總線輸入。

K1、K2：啟動無源常開輸出。

7.4 海灣GST-LD-8318型緊急啟/停按鈕應用方法

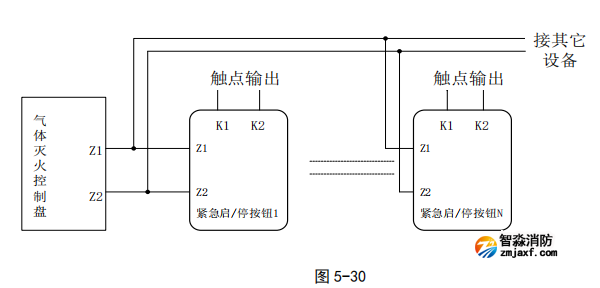

按鈕采用兩線制與氣體滅火控制器連接，允許最多 10 只按鈕（如果該回路中還配接有 GST-LD-

8316 手自動轉換開關，則轉換開關和按鈕一共最多可以接 10 只）同時控制同一氣體滅火鋼瓶，當多

只按鈕連接時需采用并聯連接，如圖 5-30 所示（圖中的 N≤10）。
